不銹鋼水箱焊接處腐蝕漏水的解決方法

作者：hengke 來源：水箱生產(chǎn)廠家時間：2014-08-25 23:10:53瀏覽：

描述：不銹鋼水箱焊接處腐蝕漏水操作過程，首先外表處置：先用角磨機(jī)整理漏水部位外表的水垢，然后用直角焊縫位置用電磨清理表面，用砂紙仔細(xì)清理表面露出金屬原色，再用無水乙醇徹底清理表面。

不銹鋼水箱焊接處腐蝕漏水的解決方法-某不銹鋼制品有限公司的不銹鋼水箱材質(zhì)為Cr不銹鋼，因材質(zhì)中不含鎳，導(dǎo)致水箱焊接部位在使用過程中出現(xiàn)腐蝕滲漏問題，影響了設(shè)備的使用壽命。經(jīng)調(diào)查后，選擇了高分子1321復(fù)合材料進(jìn)行不銹鋼水箱內(nèi)部防腐保護(hù)。整個修復(fù)操作簡便，避免了傳統(tǒng)補(bǔ)焊對設(shè)備造成更嚴(yán)重的損毀，避免了傳統(tǒng)耐腐材料在設(shè)備的溫度變化中出現(xiàn)裂紋和剝離現(xiàn)象，從而有效管理腐蝕滲漏疑問。

事例闡明

1、設(shè)備數(shù)據(jù)

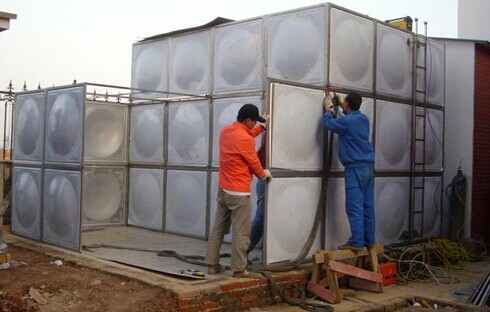

設(shè)備稱號：組合式不銹鋼水箱

水箱尺度：8*2.5*3.5（長*寬*高*米）

面積：90㎡擺布

原料：Cr不銹鋼

壁厚：1.5-2mm

溫度：70-80℃

水質(zhì)：處置后地下水

水箱結(jié)水垢厚度：1-2mm

設(shè)備價值：十萬元

設(shè)備疑問：不銹鋼水箱焊接部位腐蝕滲漏
